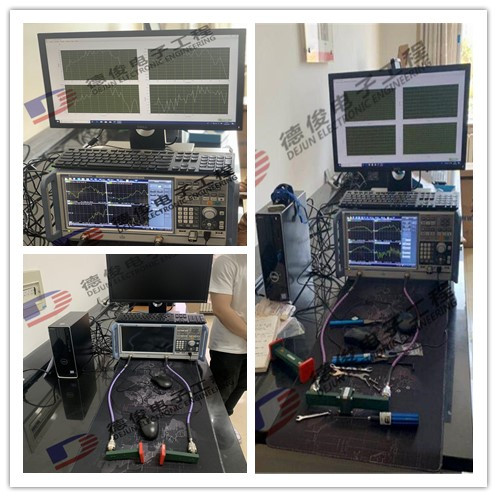

罗德与施瓦茨ZNB20网络分析仪结合英国FLANN顶级波导校准件，通过北京计量院配套的介电材料特性测试分析软件，实现对试样的介电常数、磁导率和屏蔽效能的测试，经过一系列综合测试，该套系统于2019年6月青岛科技大学高分子材料学院进行顺利验收！

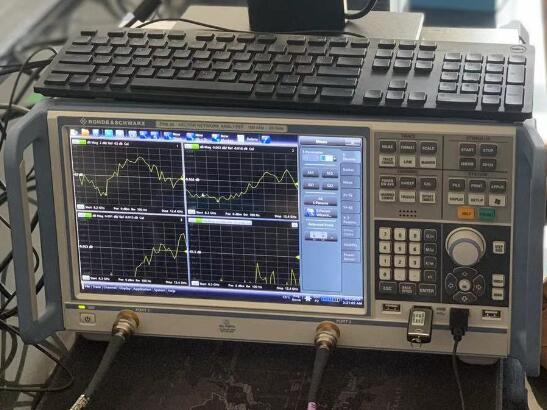

主机德国R&S ZNB20网络分析仪 ；测试校准件英国FLANN X波段高精度合金校准件 ；软件由我公司金牌合作伙伴根据用户需求定制，主要功能：材料屏蔽效能测试系统

· 测量范围：屏蔽效能≤40dB；测量准确度：≤1% 。
· 测量夹具要求：可以测量不同成分和不同含量的相应材料。
· 测量系统组成：矢量网络分析仪主机一台；校准件、高稳幅稳相电缆、材料夹具等一套；屏蔽效能自动

   测量软件一套。

主机参数
1.频率范围：100KHz to 20GHz；
2.宽功率扫描范围：最小输出功率可达-125dBm；
3.端口数：2端口；
4.中频带宽范围： 1Hz-10MHz；
5.宽动态范围：140 dB（最大值，中频带宽:10Hz）；
6.短扫描时间：5ms即可扫描完400个点以上；
7.单一测试频点最小采集时间320ns；
8.测试数据传输时间（201点 GPIB）：3ms；
9.高温度稳定性：0.04dB/oC（典型值）0.8deg/oC（典型值）；
10.支持手动和自动校准，高分辨率、12.1" 大型显示屏；触摸屏用户界面；

屏蔽效能自动测量软件
1.该软件既可以测量材料的介电常数和磁导率，也可以测量材料的屏蔽效能。
2.该软件可对网络分析仪进行自动控制，包括频率、功率、中频带宽设置，TRL自校准；以及自动数据处理，包括数据的读取、存储；该软件可自动进行材料介电常数、磁导率和屏蔽效能计算，结果处理分析，以及报告生成、图表显示等。


其他附件
1.精密微波线缆两根
2.一套TRL精密铜波导校准件：频率范围：8.2 GHz~12.4 GHz，波导尺寸：22.86mm×10.16mm ，波导法兰符合MIL-DTL-3922-67E标准，波导孔径公差＜30μm；同时提供波导转同轴适配器：驻波比≤1.015；另外，OFFSET(1?4 λg, 2 port)：标称长度：9.630mm；公差 ：0.10mm；
