配合示波器/接收机/频谱分析仪来进行电场和磁场辐射干扰测试

在进行近场分析之前，你需要首先了解电场和磁场是如何分布的，R&S®HZ 15 探头组所包含的5支探头很好的适应了这种需求。所有的近场探头使用方便，是对印制电路板及元器件上的超过30MHz的高频电磁场进行测试的理想工具。磁场探头包含特殊电隔离的探头头部，不同的探头头部形状适应不同的近场测量任务。

探头带宽的上限是由探头头部的大小和设计所决定的。所有近场探头都是无源的，可接入至示波器、接收机或频谱分析仪的输入端口。R&S®HZ-16前置放大器可提高探测灵敏度。

电路设计者常常需要对产品进行近场测试，以确定其电磁场分布是否超出特定EMC标准的要求范围。基于场强测试结果，设计者可以知道待测件上的某些关键频点，减小EMI的有效途径是分析近场，发现干扰源并采取特定的措施以改进。

主要性能

•特殊电隔离的磁场探头

•探头头部设计适应近场测试需求

•高分辨率测量

•确定磁场方向

•操作简便

•HZ-15为一组近场探头套装，可以精确定位到具体的部件和导线辐射，HZ-16为放大器（见与FSH相连的黑色方块），用于放大微弱的辐射信号。

•E场测量有两个探头

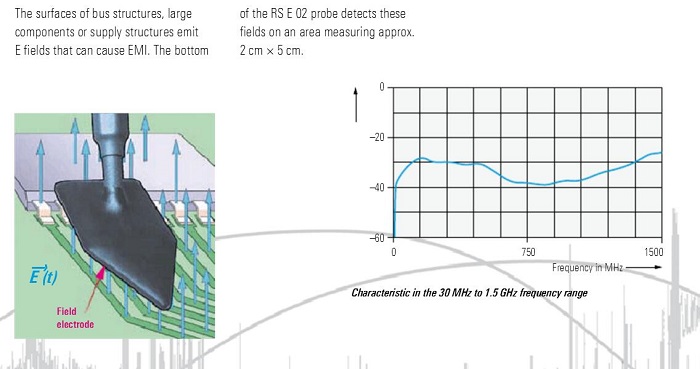

•R&S E02 近场探头，大约2cm*5cm

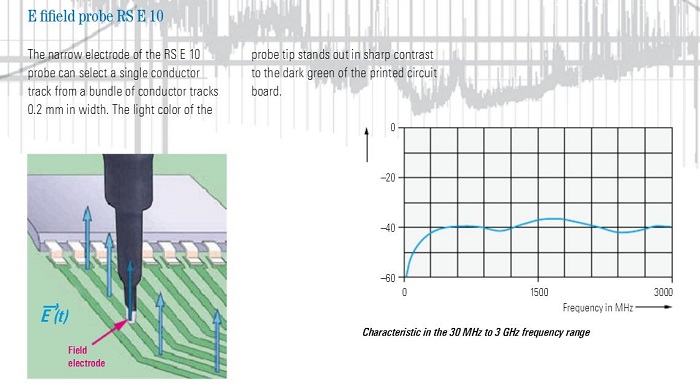

0.2mm测试电极

H场有三个探头

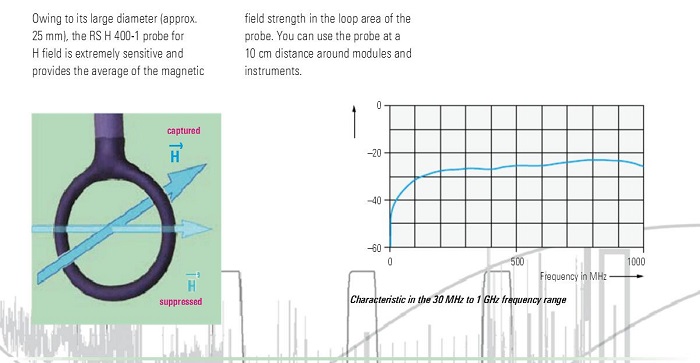

•R&S H400-1

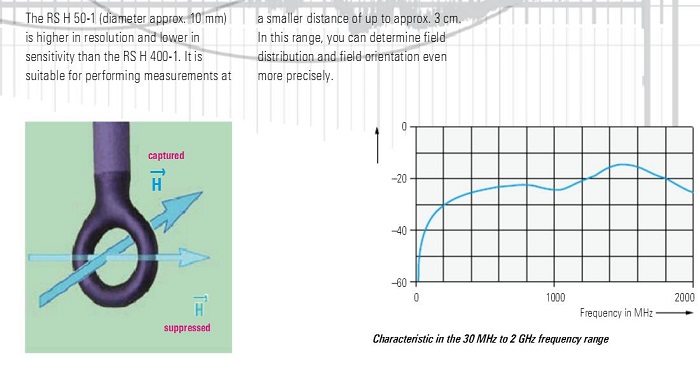

R&S H50-1

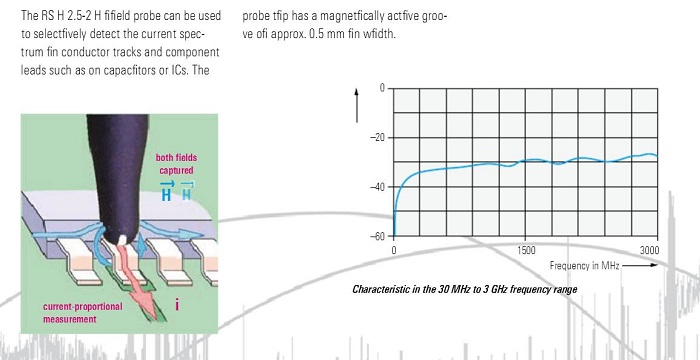

R&S H2.5-2
